頂淋式殺菌釜的工作原理

頂噴淋殺菌釜又名單層頂淋循環式殺菌釜，下面介紹一下其工作原理（間接升溫間接冷卻型，供參考）

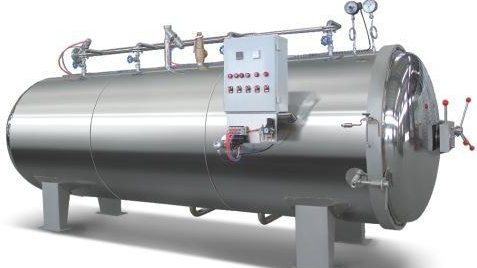

頂噴淋殺菌釜

通過熱交換器使蒸汽和冷卻水間接與釜內少量工藝水混合來加熱和冷卻，這樣防止由于溫差過大造成玻璃瓶產品包裝的破裂。通過頂淋殺菌能在最短的時間內加工出質量最好的產品。

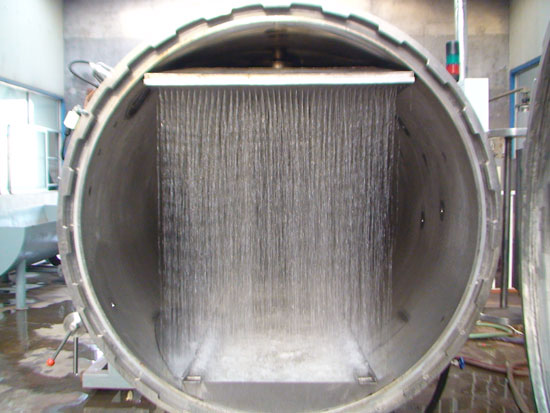

殺菌釜內含有少量的水（聚集在殺菌鍋的底部），這些水通過安裝在鍋?lái)敳康膸Э讎娏芎胁粩嗟难h(huán)。比常規的蒸汽與水浴滅菌蒸汽損耗量降低三分之一，降低能源消耗。

在冷卻階段，工藝水通過熱交換器的一側循環，而冷卻水通過另一側，用這種方法，殺菌容器不直接與冷水接觸，并且冷卻水在無菌條件下生成，冷卻用水不需要化學處理。殺菌鍋里的水位要時刻監控和控制，使其保持在合適水位（低于容器）。

壓縮空氣可以在整個的加工處理循環過程中使用。它可以程序化地按照工藝要求，通過自動調節閥門進行加壓與減壓。

頂噴淋殺菌釜運行圖

蒸汽噴淋循環式的過程循環

當門被關閉和鎖緊的時候，可以開始循環。這種預先編程的過程循環有如下階段組成：

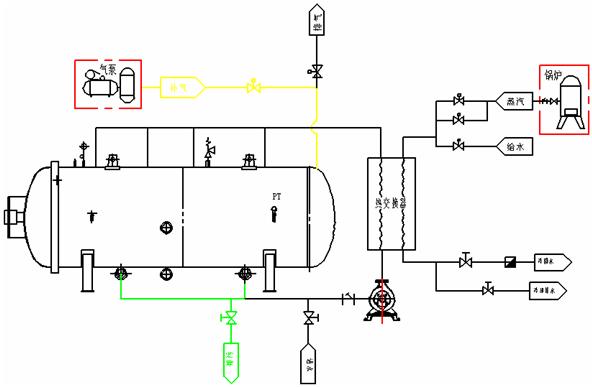

1、開始階段

 首先對殺菌釜內注入一定液位的殺菌工藝水；

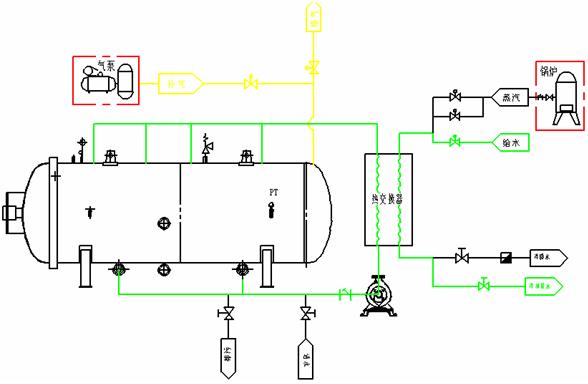

2、殺菌階段

開啟循環泵：工藝水通過噴淋盒噴到產品落下反復的循環，噴灑。
間接升溫方式：蒸汽通過熱交換器與鍋內的循環工藝水通過熱量交換來加熱。蒸汽的間接加熱使電腦中出現一個溫度的分布曲線。
殺菌釜內壓力的控制（通過調節閥來控制壓縮空氣與釋放壓力），使電腦中出現一個壓力的分布曲線。
間接升溫產生的蒸汽冷凝水通過疏水閥排放到冷凝水罐。
溫度和壓力是通過自動閥門來控制，來控制蒸氣，壓縮空氣與減壓，這樣能達到最好的殺菌溫度。
直接的蒸氣注入與噴淋水的結合可以達到完美的溫度分布。水位通過水位探頭進行不斷的監測，蒸汽冷凝水會通過排水閥自動的排放，以保持正常的工作水位。
在殺菌階段
溫度通過自動的蒸氣調節閥被控制在+/-0.5℃
壓力通過壓縮空氣進氣閥與排氣閥被控制在+/-0.02Mpa

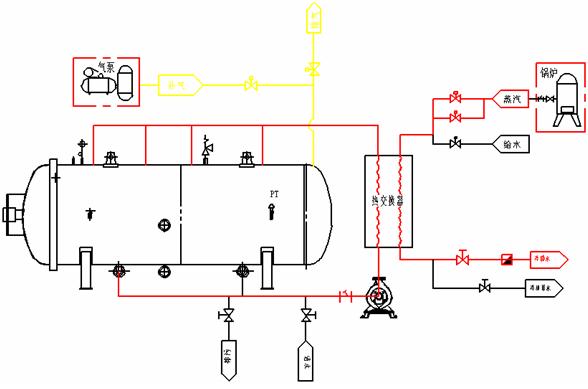

3、冷卻階段（通過熱交換器間接的，無菌的冷卻）

冷卻分兩個階段，微冷卻和全部冷卻。微冷卻的采用是為了避免溫度突然下降或受到熱沖擊，避免容器的損壞（如，玻璃罐、塑料容器，金屬罐等)。整個冷卻過程是間接的：工藝用水通過熱交換器一邊，而冷卻水通過另一邊。

微冷卻

通過使用調節冷卻水閥的調節，從殺菌到冷卻的過程能達到完美的控制狀態。這樣避免了由于溫度與壓力的突然下降而引起的容器破壞。

壓縮空氣通過預先設定的壓力分布來進行控制。

全冷卻

冷水閥可以按照預先設定好的溫度曲線來快速的冷卻產品。

同時壓縮空氣會按照預定的壓力曲線來自動的控制。

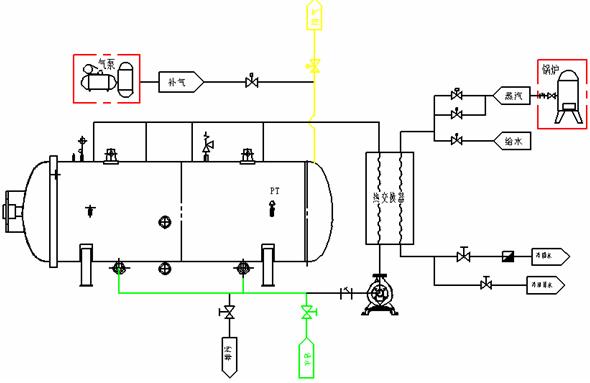

4、循環結束

 在冷卻完成階段，釋放剩余的壓力。結束信號會被發出，操作員可以開門。
